Hướng Dẫn Cách Đấu Công Tắc Điện 2 Chiều Tại Nhà (A-Z)

Đấu công tắc điện 2 chiều cho phép điều khiển một thiết bị từ hai vị trí khác nhau. Để thực hiện, bạn cần chuẩn bị đầy đủ dụng cụ như bút thử điện, kìm, tua vít, băng keo cách điện. Kèm theo vật tư gồm hai công tắc 2 chiều, bóng đèn, dây điện.

Cách đấu công tắc điện 2 chiều cần tuân thủ nghiêm ngặt các bước an toàn. Quan trọng nhất là ngắt hoàn toàn nguồn điện tổng và kiểm tra bằng bút thử điện. Sau đó, tiến hành đi dây và đấu nối dây.

Khi tự lắp đặt, cần tránh các lỗi như đấu sai cực, mối nối lỏng lẻo, mối nối hở. Và đặc biệt là không đảm bảo dây pha (dây nóng) đi qua công tắc. Nếu công việc đấu nối phức tạp hoặc bạn không tự tin, Dịch Vụ Sửa Chữa Bảo Ân là giải pháp an toàn và đáng tin cậy. Với đội ngũ thợ lành nghề, giàu kinh nghiệm, đảm bảo hệ thống điện nhà bạn được lắp đặt chính xác và bền vững.

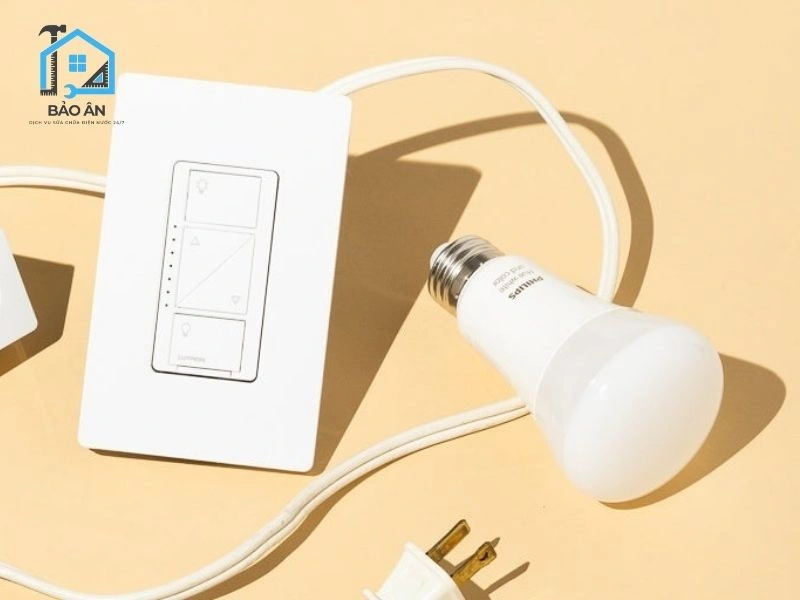

Công tắc điện 2 chiều là gì? Tại sao lại cần đến nó?

Công tắc điện 2 chiều là loại công tắc đặc biệt. Bạn được điều khiển một thiết bị điện (thường là bóng đèn) từ hai vị trí khác nhau. Ví dụ, bạn có thể bật đèn ở đầu cầu thang và tắt ở cuối cầu thang.

Loại công tắc này có 3 cực đấu dây. Một cực là dây chung, hai cực còn lại là dây điều khiển. Nó hoạt động dựa trên nguyên lý chuyển đổi trạng thái. Nhờ đó, dòng điện có thể đi qua một trong hai đường dây điều khiển.

Tại sao lại cần đến nó?

• Tiện lợi tối đa: Giúp bạn bật/tắt đèn dễ dàng, không cần quay lại vị trí công tắc ban đầu.
• An toàn hơn: Đặc biệt hữu ích ở hành lang dài, tránh phải đi trong bóng tối.
• Ứng dụng rộng rãi: Phù hợp cho phòng ngủ lớn, nhà kho.

Chuẩn bị đầy đủ dụng cụ và vật tư trước khi bắt đầu

Trước khi tìm hiểu cách đấu công tắc điện 2 chiều, cần chuẩn bị đầy đủ dụng cụ và vật tư sau:

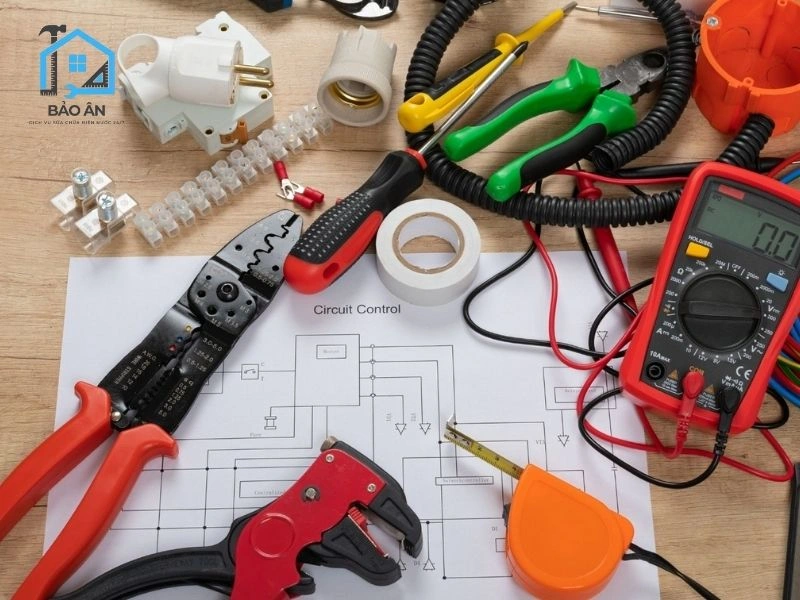

Dụng cụ cần thiết:

Để cách đấu công tắc điện 2 chiều an toàn và chính xác, bạn cần các dụng cụ sau:

• Bút thử điện: Dùng bút thử điện để kiểm tra đảm bảo không còn điện trước khi thao tác.
• Kìm tuốt dây, kìm cắt, kìm bấm: Xử lý dây điện gọn gàng, hỗ trợ tuốt vỏ, cắt dây và bấm đầu cốt (nếu cần).
• Tua vít (đầu dẹt và bake): Dùng để nới lỏng hoặc siết chặt các ốc vít.
• Băng keo cách điện: Dùng để bọc kín các mối nối, ngăn ngừa chập điện và rò rỉ điện.
• Đồng hồ VOM (nếu có): Giúp kiểm tra thông mạch, điện áp.

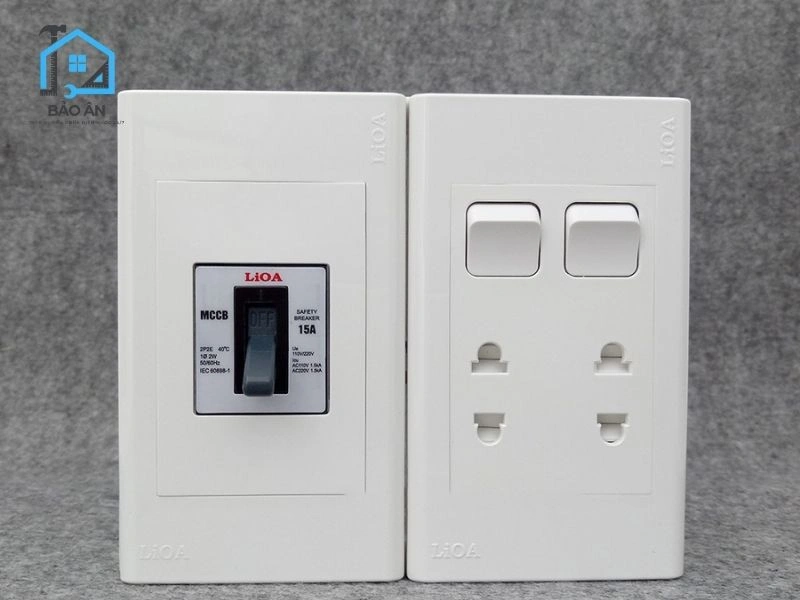

Vật tư không thể thiếu:

Bên cạnh dụng cụ, bạn cần chuẩn bị đầy đủ các vật tư sau:

• 2 công tắc điện 2 chiều: Đây là loại công tắc có 3 cực đấu dây để điều khiển từ hai vị trí.
• 1 bóng đèn và đui đèn: Dùng để kiểm tra mạch điện sau khi đấu nối.
• Dây điện: Nên chọn 2 màu khác nhau để bạn phân biệt dây pha và dây điều khiển.
• Hộp âm hoặc hộp nổi, ống luồn dây: Cần thiết nếu đang đi dây mới, giúp bảo vệ dây điện và tăng tính thẩm mỹ cho công trình.

Ngoài ra, nếu bạn đang tìm kiếm các giải pháp điện chuyên nghiệp, đặc biệt là về thi công tủ điện Đà Nẵng chất lượng cao, hãy tham khảo dịch vụ của chúng tôi.

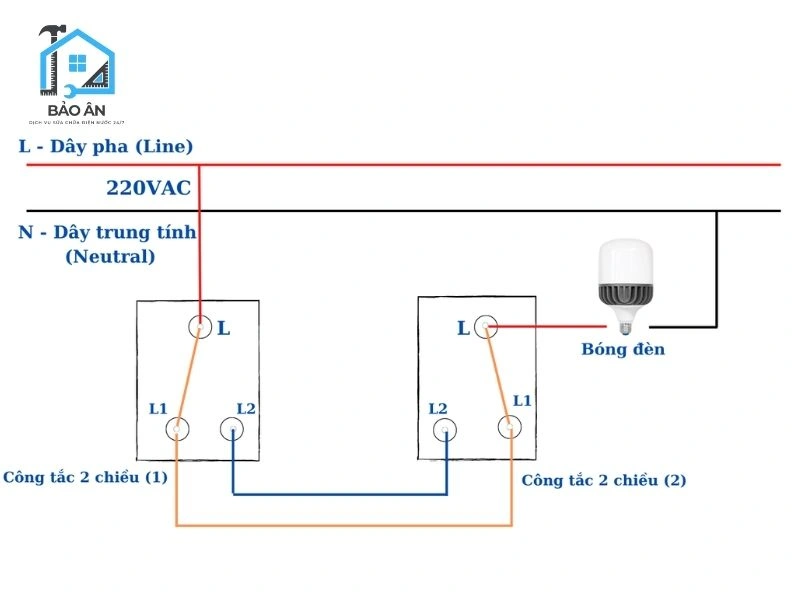

Sơ đồ đấu công tắc điện 2 chiều chi tiết, dễ hiểu nhất

Để thực hiện đấu công tắc điện 2 chiều một cách chính xác, dưới đây là sơ đồ chi tiết và hướng dẫn từng bước giúp bạn dễ hình dung và thực hiện.

Hướng dẫn chi tiết cách đấu công tắc điện 2 chiều qua 5 bước an toàn

Cách đấu công tắc điện 2 chiều không quá phức tạp nếu tuân thủ đúng các bước và nguyên tắc an toàn. Hãy luôn ghi nhớ an toàn là trên hết!

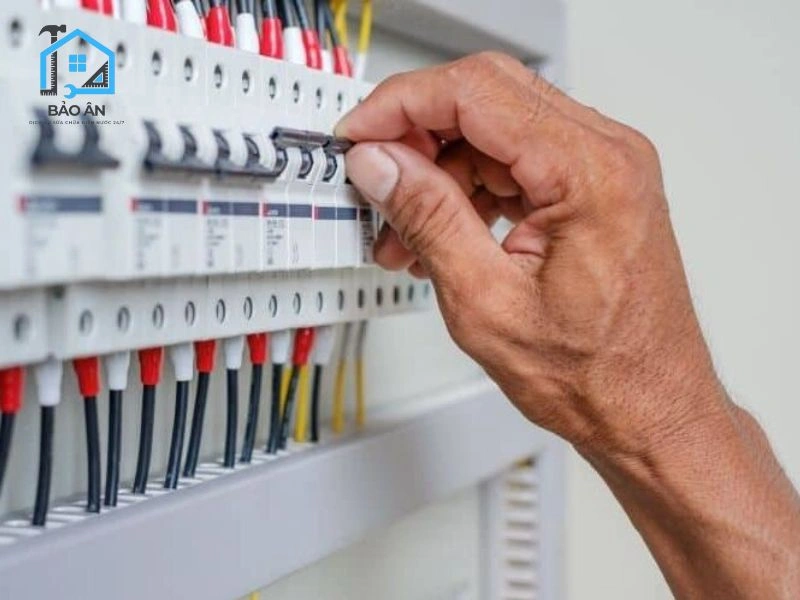

Bước 1: An toàn là trên hết – Ngắt nguồn điện tổng!

Đây là bước quan trọng nhất. Trước khi chạm vào bất kỳ dây điện nào, hãy tìm đến cầu dao tổng (hoặc aptomat tổng) của ngôi nhà và gạt về vị trí “OFF”. Sau đó, sử dụng bút thử điện để kiểm tra lại tất cả các đầu dây. Bước này giúp loại bỏ nguy cơ điện giật.

Nếu bạn có bất kỳ lo ngại nào về rò rỉ điện trong hệ thống, hãy tham khảo dịch vụ Dò tìm rò điện Đà Nẵng để được kiểm tra chuyên nghiệp.

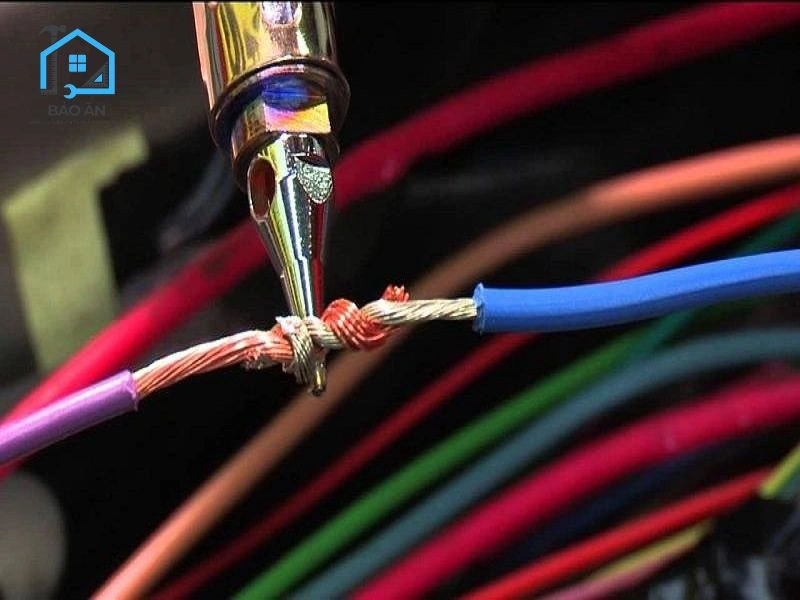

Bước 2: Đi dây và xác định dây nguồn

Sau khi đảm bảo an toàn, bạn tiến hành đi dây theo sơ đồ:

• Xác định dây pha (dây nóng) và dây trung tính (dây nguội) từ nguồn điện.
• Đi dây từ nguồn đến vị trí công tắc thứ nhất (Công tắc A).
• Đi dây giữa hai công tắc (Công tắc A và Công tắc B).
• Đi dây từ công tắc thứ hai (Công tắc B) đến bóng đèn và từ bóng đèn về dây trung tính.

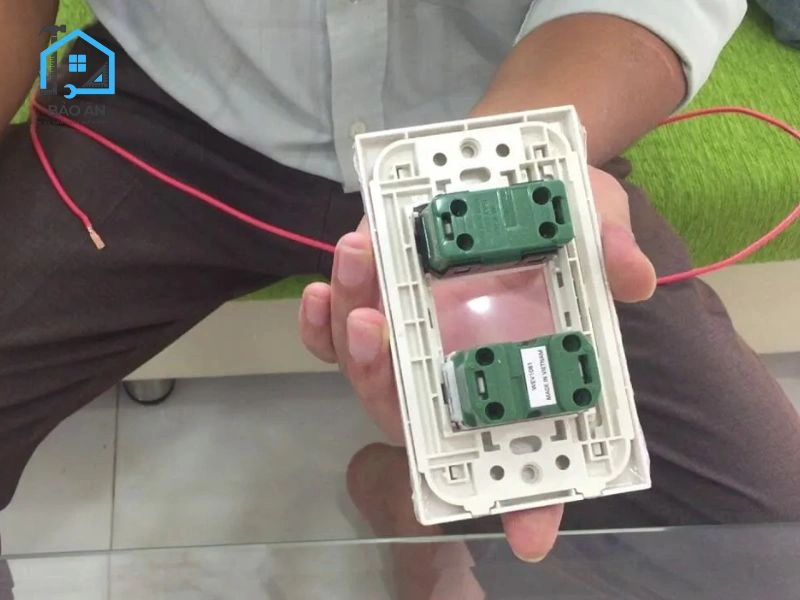

Bước 3: Đấu dây vào công tắc thứ nhất (Công tắc A)

• Đấu dây pha (dây nóng) từ nguồn vào cực chung của Công tắc A (thường là cực ở giữa hoặc có ký hiệu riêng).
• Đấu hai dây điều khiển (hai dây nối giữa hai công tắc) vào hai cực còn lại của Công tắc A.

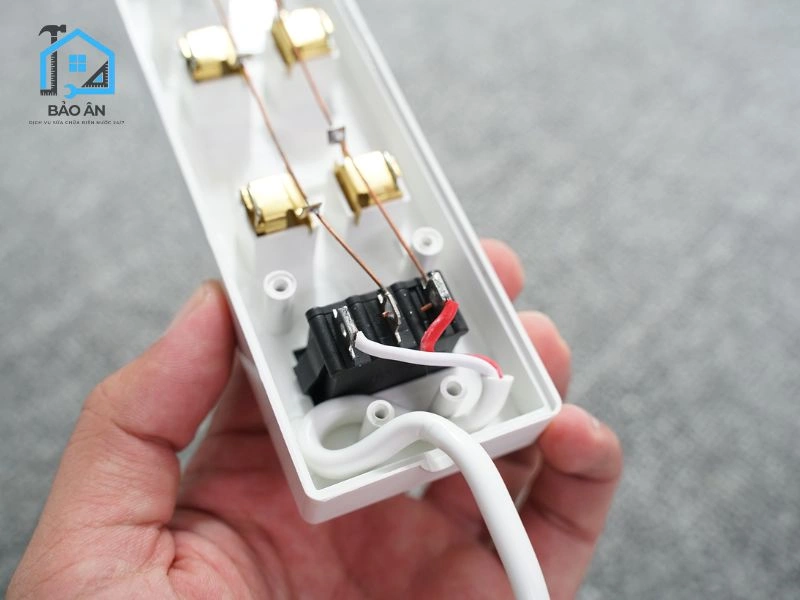

Bước 4: Đấu dây vào công tắc thứ hai (Công tắc B) và bóng đèn

• Đấu hai dây điều khiển từ Công tắc A vào hai cực tương ứng của Công tắc B.
• Đấu dây từ cực chung của Công tắc B vào một cực của bóng đèn.
• Đấu cực còn lại của bóng đèn về dây trung tính của nguồn điện.

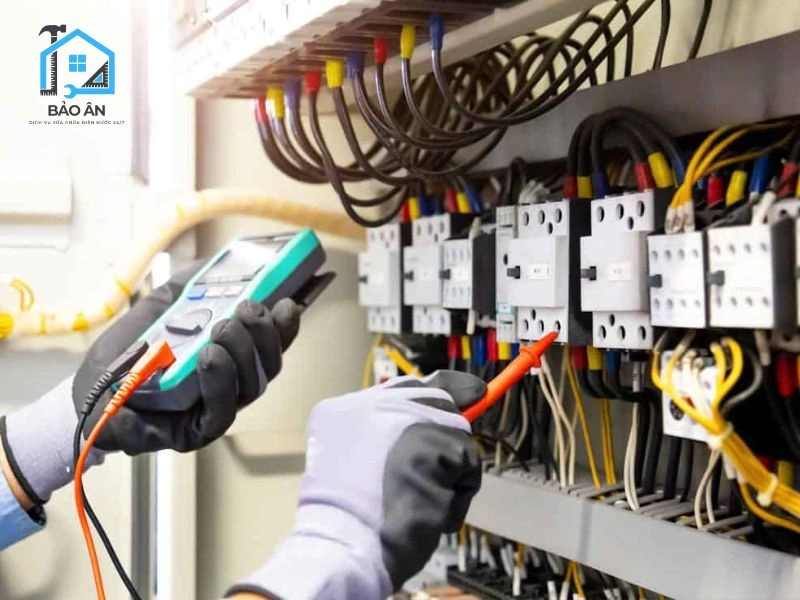

Bước 5: Lắp đặt hoàn thiện, kiểm tra và cấp điện trở lại

Sau khi đấu nối xong, hãy kiểm tra kỹ lưỡng các bộ phận:

• Kiểm tra lại toàn bộ các mối nối, đảm bảo dây được siết chặt và được cách điện bằng băng keo.
• Lắp công tắc và bóng đèn vào vị trí cố định (hộp âm/nổi).
• Cuối cùng, bật cầu dao tổng trở lại và bật/tắt đèn từ cả hai vị trí công tắc để xem thử mạch điện có hoạt động đúng như mong muốn hay không.

Những lỗi thường gặp và lưu ý quan trọng khi tự lắp đặt

Nếu bạn chưa có chuyên môn và chưa biết cách đấu công tắc điện 2 chiều thì thường mắc phải một số lỗi cơ bản sau:

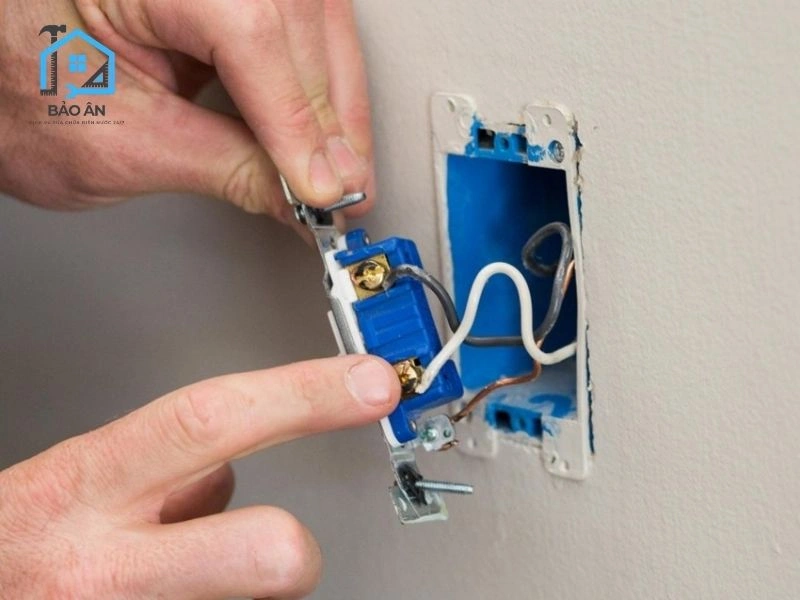

Lỗi đấu sai cực khiến mạch không hoạt động hoặc hoạt động sai

Đây là một trong những lỗi cơ bản nhưng lại rất phổ biến. Khi đấu sai cực, tức là bạn kết nối các dây điện vào nhầm vị trí trên công tắc hoặc nhầm lẫn giữa dây nóng, dây nguội và dây tiếp địa. Hậu quả là mạch điện có thể không hoạt động theo đúng chức năng (ví dụ, đèn không sáng khi bật công tắc) thậm chí hoạt động sai (ví dụ, đèn sáng liên tục không thể tắt).

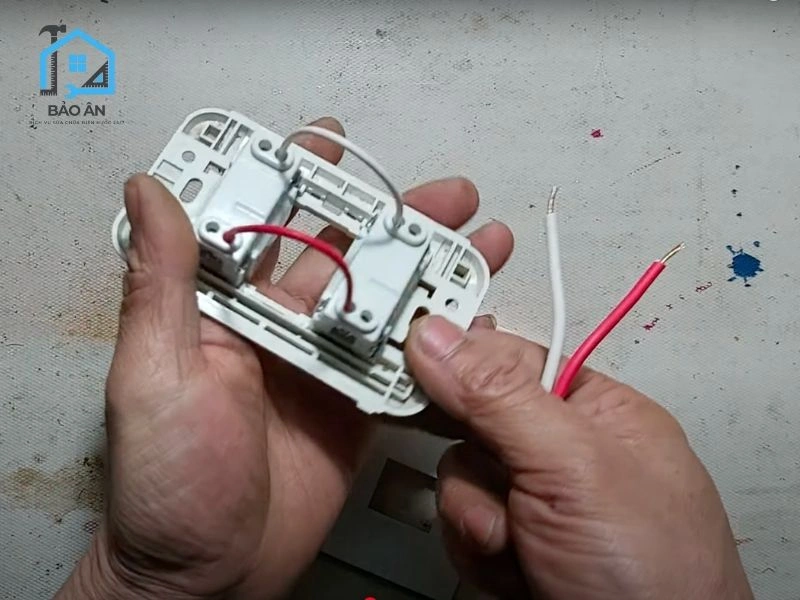

Mối nối lỏng lẻo gây chập chờn, tia lửa điện

Khi dây điện không được siết chặt vào các đầu nối của công tắc, dòng điện sẽ không thể chạy ổn định. Lỗi này dẫn đến hiện tượng chập chờn, khiến đèn nhấp nháy. Nguy hiểm hơn, tại các điểm nối lỏng lẻo, điện trở tăng cao, sinh ra nhiệt lượng lớn và dễ dàng phát sinh tia lửa điện.

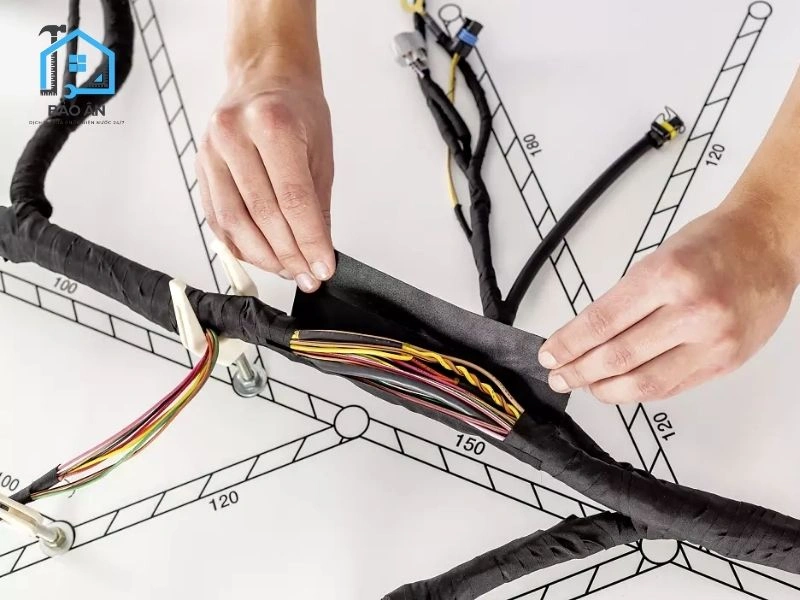

Không dùng băng keo cách điện hoặc hộp nối, gây nguy hiểm

Các dây dẫn mang điện mà không được cách điện gây giật điện nghiêm trọng nếu vô tình chạm vào. Ngoài ra, các mối nối hở cũng dễ bị ảnh hưởng bởi độ ẩm, bụi bẩn hoặc các vật lạ, dẫn đến hỏng hóc hệ thống điện.

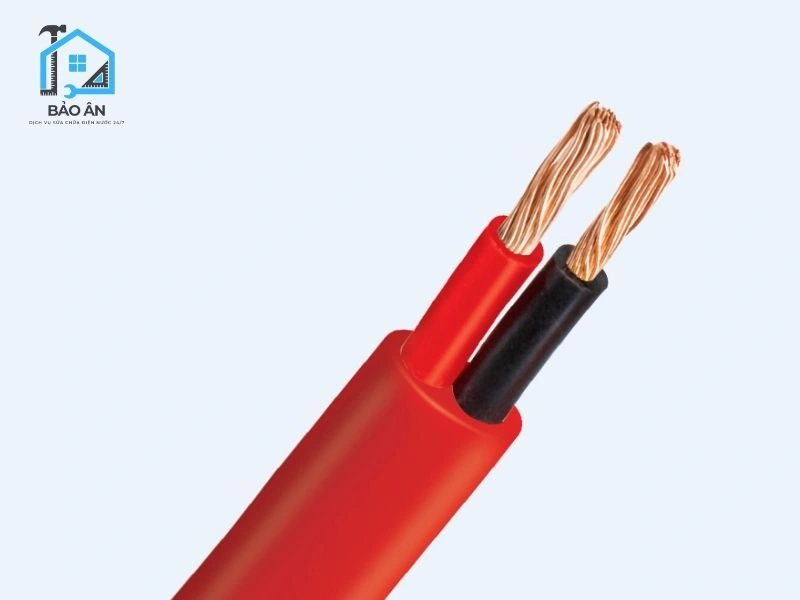

Luôn đảm bảo dây pha (dây nóng) phải đi qua công tắc, không được đấu dây nguội vào công tắc

Đây là một trong những nguyên tắc an toàn cơ bản và quan trọng nhất trong lắp đặt điện dân dụng. Dây pha (dây nóng) là dây mang điện áp trực tiếp từ nguồn, trong khi dây nguội (dây trung tính) có điện áp gần bằng 0 so với đất. Khi bạn lắp đặt công tắc, mục đích là để ngắt hoàn toàn nguồn điện đến thiết bị khi công tắc ở vị trí “tắt”.

Nếu bạn đấu dây pha vào công tắc, khi công tắc ở vị trí “tắt”, dòng điện từ dây pha sẽ bị ngắt hoàn toàn. Ngược lại, nếu bạn đấu dây nguội vào công tắc, khi công tắc “tắt”, dây pha vẫn còn điện trực tiếp đến thiết bị.

Điều này cực kỳ nguy hiểm vì ngay cả khi bạn nghĩ rằng thiết bị đã “tắt”, dây pha vẫn đang dẫn điện. Nếu bạn chạm vào thiết bị hoặc dây điện bên trong để sửa chữa, bạn vẫn có thể bị giật điện.

Dịch vụ Sửa Chữa Bảo Ân – Giải pháp an toàn khi việc đấu nối trở nên phức tạp

Tự đấu công tắc điện 2 chiều có thể thực hiện được với hướng dẫn chi tiết. Tuy nhiên, khi việc đấu nối trở nên phức tạp hơn hoặc bạn không có đủ kinh nghiệm và dụng cụ, rủi ro về an toàn sẽ tăng lên đáng kể.

Dịch Vụ Sửa Chữa Bảo Ân là giải pháp an toàn và đáng tin cậy cho bạn. Chúng tôi có đội ngũ thợ điện chuyên xử lý các công việc đấu nối điện từ đơn giản đến phức tạp. Bảo Ân cam kết mang đến sự an tâm tuyệt đối, đảm bảo hệ thống điện được lắp đặt chính xác, an toàn.
